该喷淋标准节体系包括横杆、喷头、连接竖管，横杆与连接竖管固定连接，喷头按间距安装在横杆上；对于作业层，制作的适用于作业层的喷淋标准节体系中，所述的喷头为水雾喷头，对于非作业层，制作的适用于非作业层消防用的喷淋标准节体系中，所述的喷头为下垂型闭式喷淋喷头；



B、安装外架喷淋供水系统：

首先在外架上安装用于在垂直方向输送施工用水的供水竖管，然后安装与外架和供水竖管连接、用于在水平方向输送施工用水的供水横管；在供水横管与供水竖管连接的起始端安装有用于控制每层横管水流量的阀门，在供水横管的末端有控制末端水流量的节水闸阀组件，所述节水闸阀组件包括依次安装的压力表、截止阀和试水接头；在作业层安装的阀门是手动阀门；在非作业层安装的阀门是受烟雾传感器控制启动的烟感自动控制阀门组件，该烟感自动控制阀门组件包括减压孔板，摇杆信号阀和水流指示器；





C、在外架喷淋供水系统上安装喷淋标准节体系：

对于作业层，在外架喷淋供水系统上安装喷头为水雾喷头的适用于作业层的喷淋标准节体系，对于非作业层，在其外架喷淋供水系统上安装喷头为下垂型闭式喷淋喷头的适用于非作业层消防用的喷淋标准节体系；





D、在非作业层的外架喷淋供水系统下再安装烟雾传感体系，首先在外架上与供水竖管平行地安装用于敷设烟雾传感控制系统电线的电缆竖管，再沿建筑外架横向敷设用于敷设烟雾传感控制系统电线的电缆横管；在电缆横管上安装用于感应烟雾、控制烟感自动控制阀门组件的烟雾传感器，烟雾传感器内电源控制系统通过接线盒与控制电缆线连接；在作业层上一般无须安装烟雾传感体系；





E、将外架喷淋供水系统的供水竖管与提供施工/消防用水的供水源连接，将烟雾传感器内电源控制系统与控制装置电连接。

所述的建筑外架多功能喷淋系统的安装方法的进一步技术方案是：外架喷淋供水系统的数量根据建筑体型、面积、防火等级设置，采用逐层设置或隔层设置或设置于层与层中间段。




使用注意事项





1,首次开机，连接好电源线后,选择好工作模式后按启动键,启动后注意高压水泵转动方向是否正确。如方向错误证明电线连接错误，应及时停止运行，将电线交叉换位重新连接。连接时应先关掉总电源，注意安全！



2,系统启动时，一定要确保连接水泵的水管水源畅通，如水的流速达不到会导致压力不够从而影响喷淋效果，在无水状态下，水泵长时间空载运转会损坏水泵，甚至烧损。



3水源必须为清水，如使用污水或残渣比较多的水，会导致喷嘴堵塞，影响系统正常工作。



4在气温低于0摄氏度时，系统停止运行后，应开启泄水阀将管道中的余水排出。

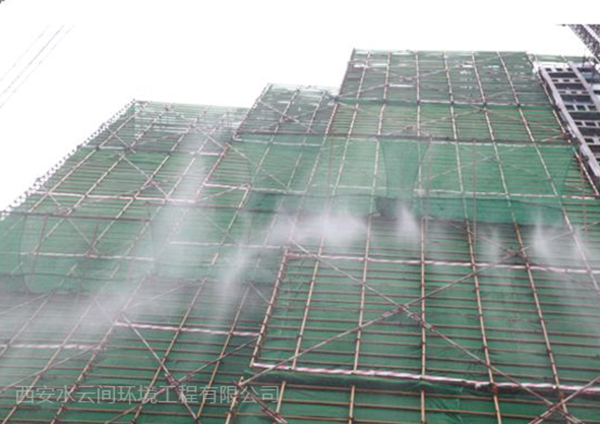

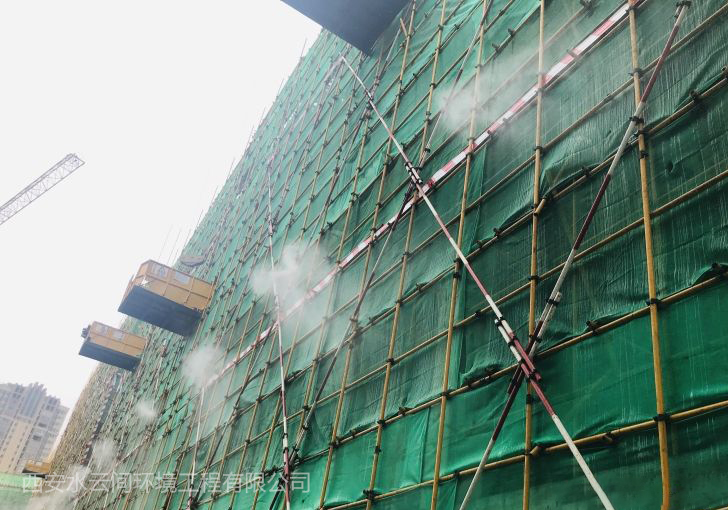

夏季气温高，空气干燥，扬尘控制难度较高，为提高施工现场降尘的效果，中港项目自制了外架喷淋系统提升施工扬尘控制。该系统配置定时装置，每日定时自动进行降尘喷淋，不但有效控制住了施工现场的扬尘，还对各楼栋进行了人工喷水降温。
